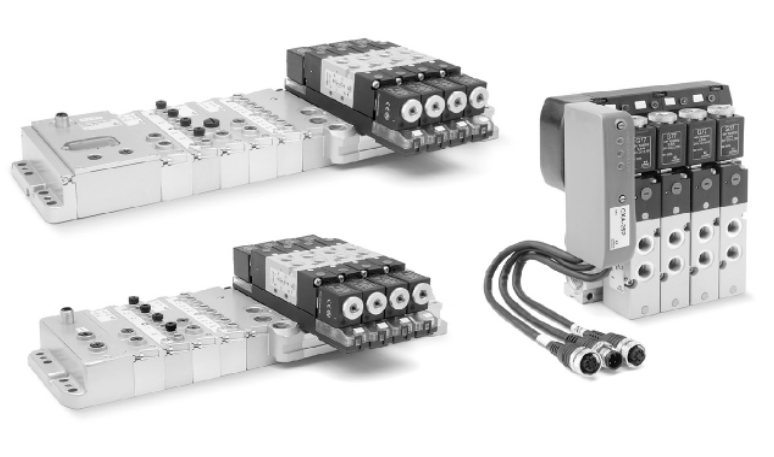

Пневматические острова: серия 3 (Plug-In)
Многоштырьковая версия или цифровая промышленная сеть Fieldbus.
Позиция доступна для заказа через менеджеров, позвоните нам или напишите на почту.
Серия 3 Plug-In основана на базе электропневматических распределителей Серии 3 с присоединением G1/8.
Функции распределителей: 2×3/2, 5/2 и 5/3 (в исполнениях с закрытым центром, открытым центром и подачей давления в обе линии).
Многоштырьковая версия: подключение по D-Sub (25-контактный).
Версия с шиной Fieldbus: для использования с модулями Camozzi CX или D-Sub-модулем Camozzi CXA.
Электрические и пневматические модули могут быть на 2 или 3 позиции. Для оптимизации количества используемых сигналов имеется возможность заказывать электрические модули для моностабильных или бистабильных распределителей. Модульная структура пневматической части позволяет с помощью заглушек отсекать каналы и организовывать несколько зон разного давления.

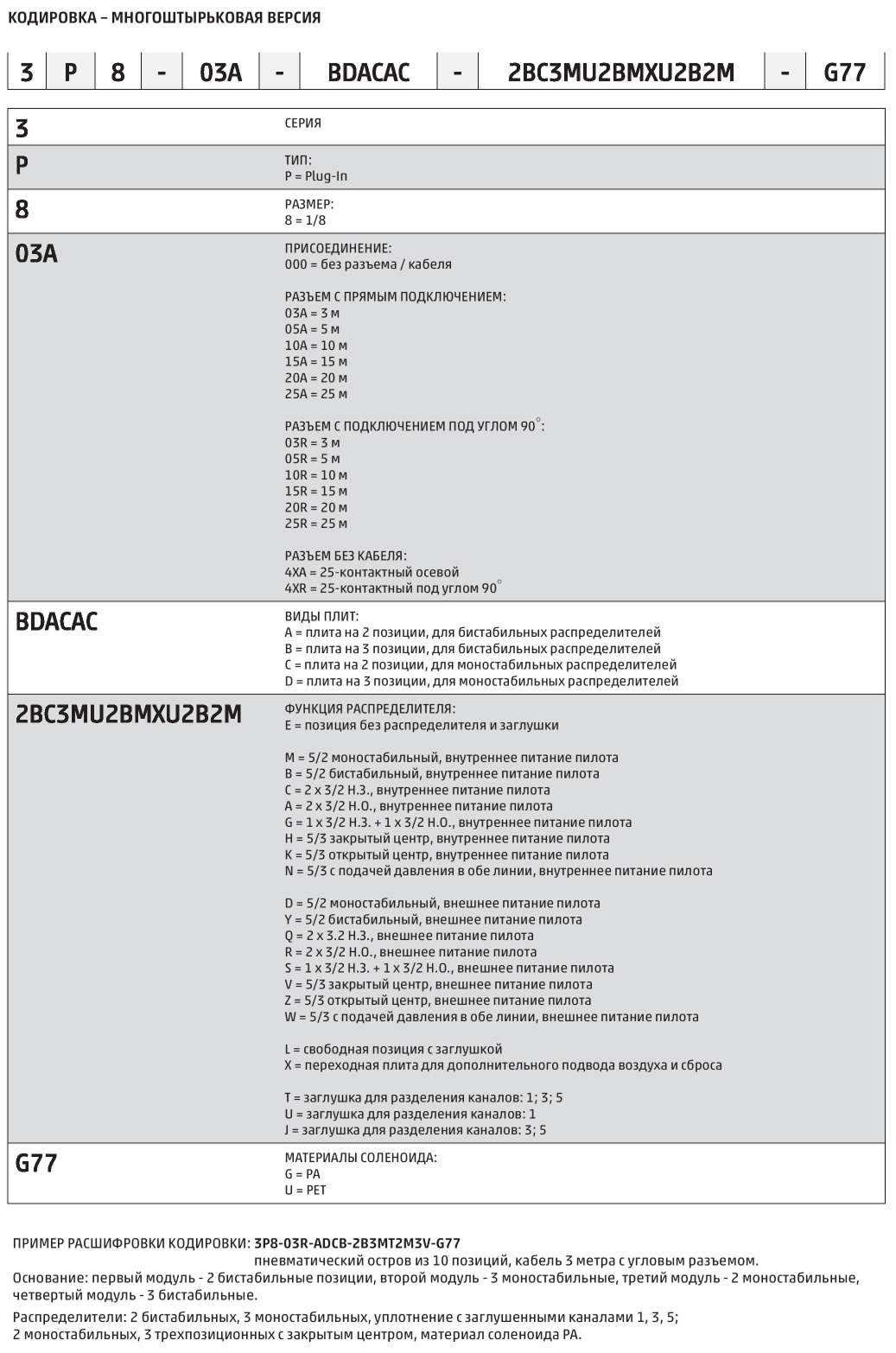

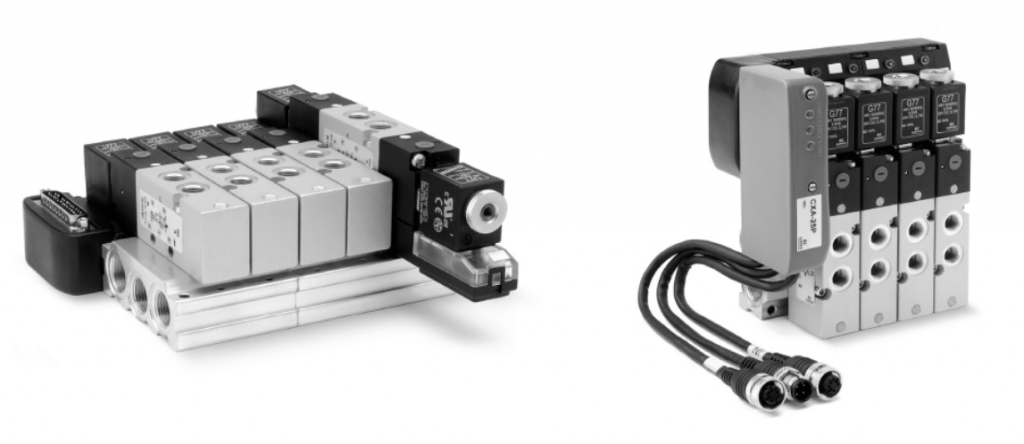

Многоштырьковая версия
В многоштырьковой версии фронтальное размещение 25-контактного разъема D-SUB позволяет упростить подключение. Разъемы доступны в нескольких вариантах, с кабелем разной длины, с прямым подключением или под углом 90, что облегчает электрическое подключение. Пневматический остров может питать до 22 катушек, имея в своем составе до 22 моностабильных распределителей.
Использование электрического модуля для двух или трех распределителей, заглушек каналов и плит с дополнительным подводом питания делает остров гибким и позволяет получать несколько зон с различными давлениями. Многоштырьковая версия пневматического острова Серии 3 Plug-In может подключается в качестве модуля расширения в подсети расширяемого базового модуля Fieldbus с помощью D-SUB модульного адаптера.
| Параметр | Значение |
|---|---|
| Макс. потребление | 3 A |
| Тип подключения | многоштырьковый D-Sub 25 pin male |
| Напряжение питания | 24 V DC +/- 10% |
| Макс. количество соленоидов | 22 |
| Индикация | светодиод (жёлтый) |
| Рабочий цикл | 100 % непрерывный режим работы |
| Класс защиты | IP65 |

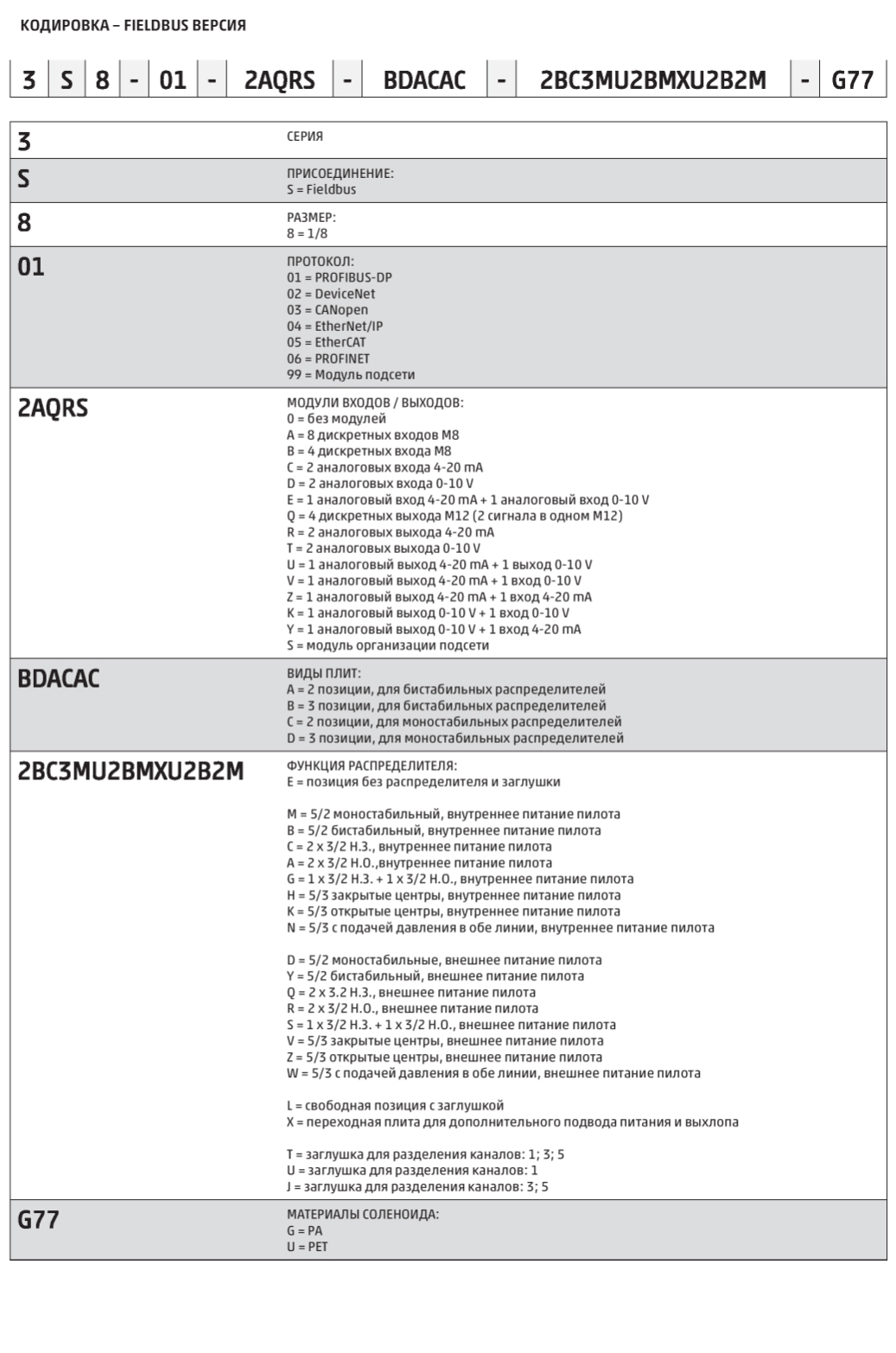

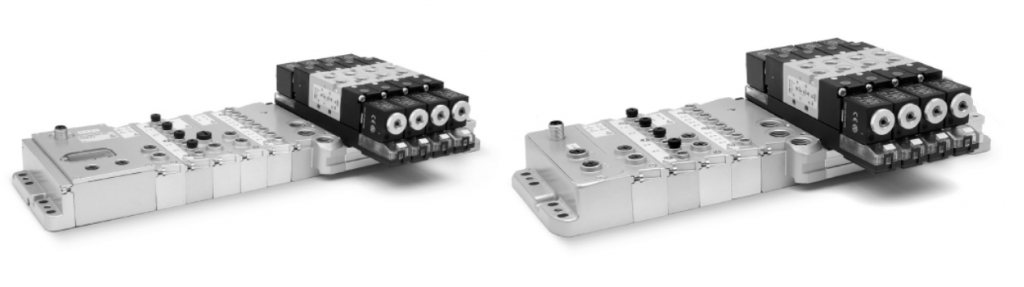

Версия Fieldbus
Главный модуль Fieldbus Серии 3 Plug-In может быть подключен через специальный мультифункциональный модуль Серии СХ по протоколам (PROFIBUS-DP, DeviceNet, CANopen, EtherNET/IP, EtherCAT, PROFINET).
Так же как и многоштырьковая версия, модуль Fieldbus способен питать 22 катушки и 22-х распределителей, включая широкий диапазон доступных электрических модулей, таких как цифровые / аналоговые входы / выходы, рассчитанные на сигнал управления 0-10 В и 4-20 мА.
Для работы с островами, имеющими модуль расширения, в их состав есть возможность добавить еще один или несколько модулей для организации подсетей. Такие модули позволят организовать подсеть с параллельной или многоуровневой структурой.
К модулям расширения можно стыковать распределители в составе острова, внешние дискретные и аналоговые входы и выходы. Расширительный модуль подчиняется главному модулю сети Fieldbus.
| Основные характеристики | |
|---|---|
| см. раздел Серии СХ – мультифункциональный модуль для подключения островов к полевой шине Fieldbus | |
| Параметр | Значение |
| Макс. потребление |
дискретные / аналоговые выходы: 3 А дискретные / аналоговые входы: 3 А |
| Напряжение питания |
питание логических цепей: 24 VDC ±10% питание силовой части: 24 VDC ±10% |
