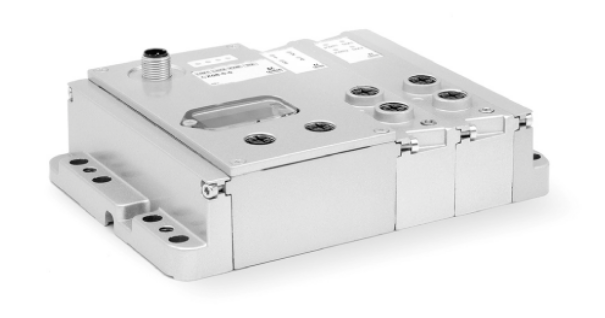

Мультифункциональные модули серии CX
Для подключения островов к полевой шине Fieldbus.
Позиция доступна для заказа через менеджеров, позвоните нам или напишите на почту.
Серия СХ, с классом защиты IP65 – это интерфейсный модуль, позволяющий объединять в структуру полевой шины дискретные и аналоговые входные и выходные сигналы пневмоостровов, при этом помимо доступных ранее протоколов последовательного обмена данными Profibus, CanOpen и DeviceNet добавлены сети нового поколения: EtherCAT, Ethernet/IP и PROFINET.
Высокий класс защиты и прочный алюминиевый корпус модуля делают его пригодным для монтажа в жестких условиях эксплуатации.
Этот модуль последовательного обмена данными может быть соединен с множеством электрических входных и выходных сигналов и способен обрабатывать до 1024 входов/выходов. Его интерфейсные платы позволяют производить прямое подключение к сериям пневмоостровов F, HN и 3 Plug-In.
Через подсети структура разветвленной полевой шины, поддерживаемой модулем, может быть расширена и доведена до отдаленно установленных островов. В этом случае принцип организации работы модуля такой: Главный модуль Серии СХ взаимодействует с контроллером полевой шины и множеством островов, имеющих в своем составе модули расширения.
| Параметр | Значение |
|---|---|
| Количество дискретных выходов | 1024 |
| Количество дискретных входов | 1024 |
| Максимальный потребляемый ток | 1,5 A |
| Максимальный выходной ток | 3 A |
| Напряжение управления | 24 V DC +/-10% |
| Напряжение питания | 24 V DC +/-10% |
| Защита | от перегрузок и напряжения обратной полярности |
| Класс защиты | IP65 |
| Соответствие стандартам | EN-61326-1 EN-61010-1 |
| Рабочая температура | 0°C ~ 50°C |
| Материал | алюминий |
| Протокол | Максимальное количество узлов | Скорость передачи данных |
|---|---|---|
| PROFIBUS | 32/127 |
|
| CANopen | 127 |
|
| DeviceNet | 64 |
|
| PROFINET | неограниченно | 100 Mbit/s при длине кабеля до 100 м |
| EtherNet/IP | неограниченно | 100 Mbit/s при длине кабеля до 100 м |
| EtherCAT | неограниченно | 100 Mbit/s при длине кабеля до 100 м |

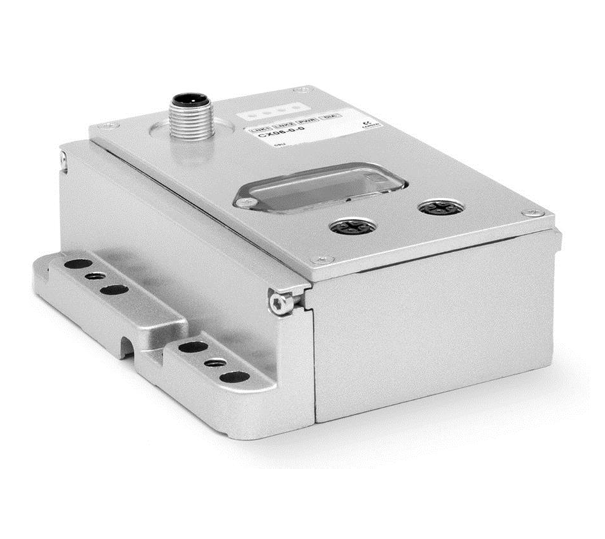

Главный модуль Camozzi CX0X-0-0
Это подчиненный узел главного протокола сети PROFIBUS, CANopen, DeviceNet, EtherNet/IP, EtherCAT, PROFINET и главный (Master) модуль для подсети.
Все модули, которые стыкуются с ним, могут быть подключены только к правой стороне главного модуля.
Это могут быть модули как дискретных и аналоговых входов/выходов, так и модули для подключения островов (серии F, HN и 3) или же модуль для организации подсети.
Он имеет свое собственное питание силовых и логических цепей через разъём M12A 5 pin.
| Артикул | Fieldbus-протокол |
|---|---|
| CX01-0-0 | PROFIBUS |
| CX02-0-0 | DeviceNet |
| CX03-0-0 | CANopen |
| CX04-0-0 | EtherNet/IP |
| CX05-0-0 | EtherCAT |
| CX06-0-0 | PROFINET |

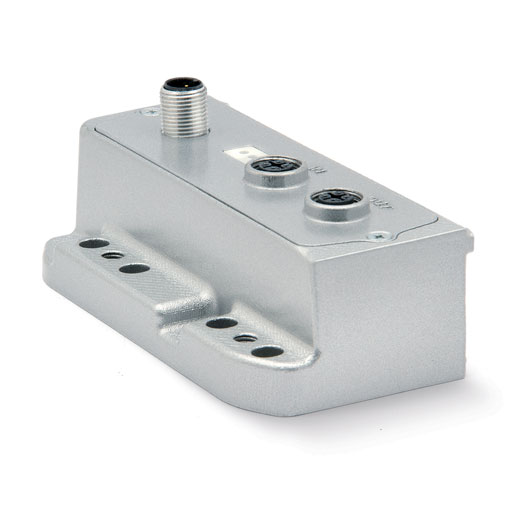

Модуль расширения Camozzi CX99-0-0
Модуль расширения является slave-устройством по отношению к главному модулю. Он имеет собственное питание силовых и логических цепей через разъём M12A.
С правой стороны с ним можно стыковать все те же модули, что и с главным: дискретных и аналоговых входов/выходов, прямые интерфейсные модули для подключения островов (серии F, HN и 3) и модуль для организации подсети внутри подсети для дальнейшего ветвления сети или создания новой ветви. Он имеет разъёмы M12D 4 pin female для подключения входа и выхода подсети BUS IN и BUS OUT через SPI-Ethernet с индикацией ее рабочего состояния с помощью светодиодов.
В подсети SPI-Ethernet к нему можно подключить столько модулей расширения, сколько необходимо, с единственным ограничением максимальной длины всей ветви не более 100 метров.
| Артикул | Назначение |
|---|---|
| CX99-0-0 | Модуль расширения (универсальный) |

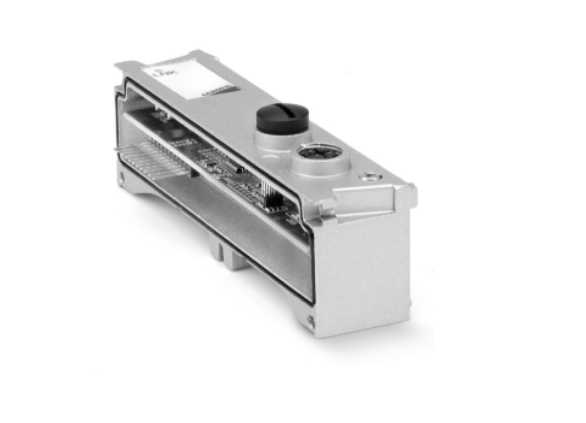

Модуль организации подсети Camozzi CX ME3-0000-SL
Этот модуль используется вместе с главным модулем или модулем расширения и подключается к ним с правой стороны последовательно с модулями дискретных или аналоговых входных или выходных сигналов.
Каждая подсеть может иметь расширение до максимум 100 метров, с максимум 8 проводными соединениями соседних модулей.
В составе главного модуля или модуля расширения может использоваться максимум 5 таких модулей организации подсети, чтобы создать древовидную структуру, выстраивая подсети последовательно или параллельно с целью оптимизации длины кабелей и получения требуемой топологии подсети в различных приложениях.

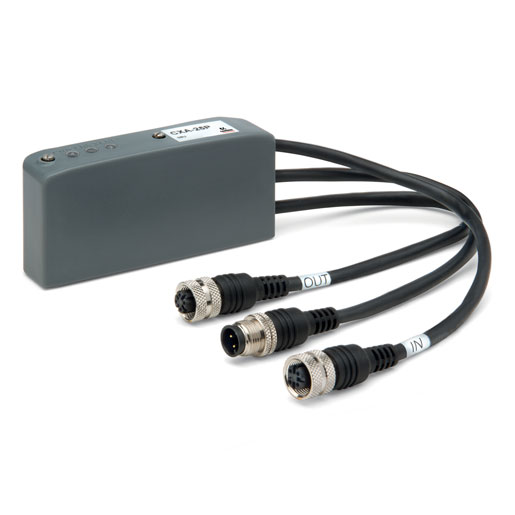

D-Sub модульный адаптер контактный
Модуль расширения подсети SPI-Ethernet.
Может быть использован со всеми островами с многоштырьковыми версиями, имеющими разъём 25-контактный D-Sub (серия F, 3 и HN) и с островом серии HN с 37-контактным D-Sub.
Имеет разъём M12A 5 pin male для питания силовых и логических цепей подключаемых распределителей острова и два M12D 4-pin female разъёма подсети BUS IN и BUS OUT, показывая их рабочее состояние с помощью светодиодов.
| Артикул | Назначение |
|---|---|
| CXA-25P | 25-контактный D-Sub |
| CXA-37P | 37-контактный D-Sub |

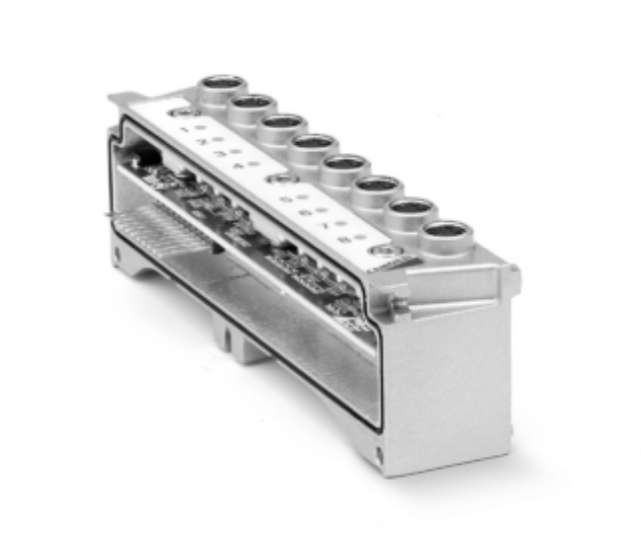

Модуль дискретных входов Camozzi CX
Модуль дискретных входов может использоваться только с главным модулем или модулем расширения.
Он устанавливается последовательно с другими модулями дискретных и аналоговых входных и выходных сигналов и с модулем организации подсети. Он может быть на 8 или на 4 входа с разъёмами М8 3 pin.
| Артикул | Назначение |
|---|---|
| ME3-0800-DC | Модуль дискретный, 8 входов |
| ME3-0400-DC | Модуль дискретный, 4 входа |

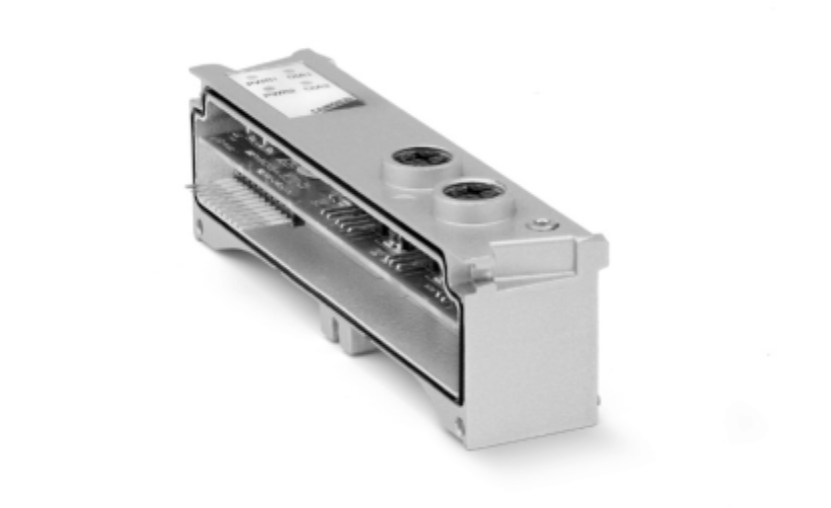

Модуль аналоговых сигналов (вход-выход) Camozzi CX
Модуль аналоговых входных и выходных сигналов может использоваться только с главным модулем и модулем расширения.

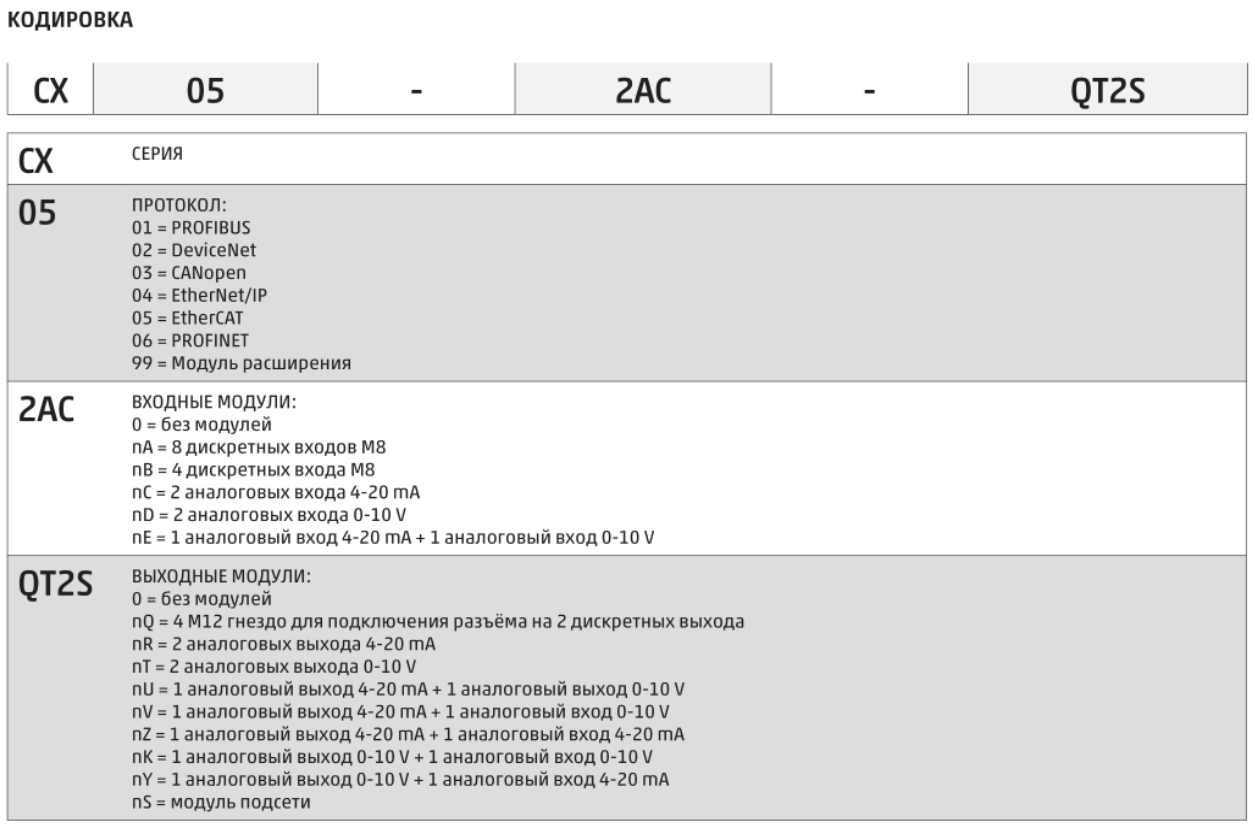

Модуль аналоговых входов содержит 12-битный АЦП, модуль аналоговых выходов содержит 12-битный ЦАП, поэтому на 1 аналоговый вход или 1 аналоговый выход задействуются 12 дискретных сигналов внутри протокола. Типы сигналов обозначены в таблице кодировок ниже.
Время отклика аналоговых модулей меньше 6 мс – это значение учитывает преобразование сигналов в самом модуле и задержки в передаче сигналов по главной сети и в подсетях.
| Артикул | Обозначение | Аналоговые входы | Аналоговые выходы |
|---|---|---|---|
| ME3-C000-AL | C | 2 вх. 4-20 mA | - |
| ME3-D000-AL | D | 2 вх. 0-10 V | - |
| ME3-E000-AL | E | 1 вх. 4-20 mA + 1 вх. 0-10 V | - |
| ME3-00U0-AL | U | - | 1 вых. 4-20 mA + 1 вых. 0-10 V |
| ME3-00R0-AL | R | - | 2 вых. 4-20 mA |
| ME3-00T0-AL | T | - | 2 вых. 0-10 V |
| ME3-00U0-AL | Z | 1 вх. 4-20 mA | 1 вых. 4-20 mA |
| ME3-00R0-AL | K | 1 вх. 0-10 V | 1 вых. 0-10 V |
| ME3-00T0-AL | V | 1 вх. 0-10 V | 1 вых. 4-20 mA |
| ME3-00T0-AL | Y | 1 вх. 4-20 mA | 1 вых. 0-10 V |
Модуль дискретных выходов Camozzi CX
Модуль дискретных выходов может использоваться только с главным модулем или модулем расширения.
Устанавливается последовательно с другими модулями дискретных и аналоговых входных и выходных сигналов и с модулем организации подсети.
Имеет 2 разъёма M12A 5 pin, через которые может выдавать 2 дискретных силовых сигнала напряжением 24 V DC с максимальной мощностью 10 W на каждый выход. Суммарная мощность модуля при задействовании обоих выходов составляет 20 W.
| Артикул | Назначение |
|---|---|
| ME3-0400-DL | Модуль дискретный, 4 выхода |
